WOODexpress, program pro navrhování dřevěných konstrukcí.

Program pro navrhování a dimenzování dřevěných konstrukčních prvků a dřevěných střešních konstrukcí podle Eurokódu 5 (EC5). Návrh střešních příhradovin a dřevěných prvků probíhá v grafickém uživatelském prostředí. WOODexpress zjednodušuje opakované a časově náročné každodenní výpočty dřevěných prvků a střech. Výstupy tvoří podrobná zpráva s výpočty, automaticky vytvářené výkresy příhradovin a detaily styčníků.

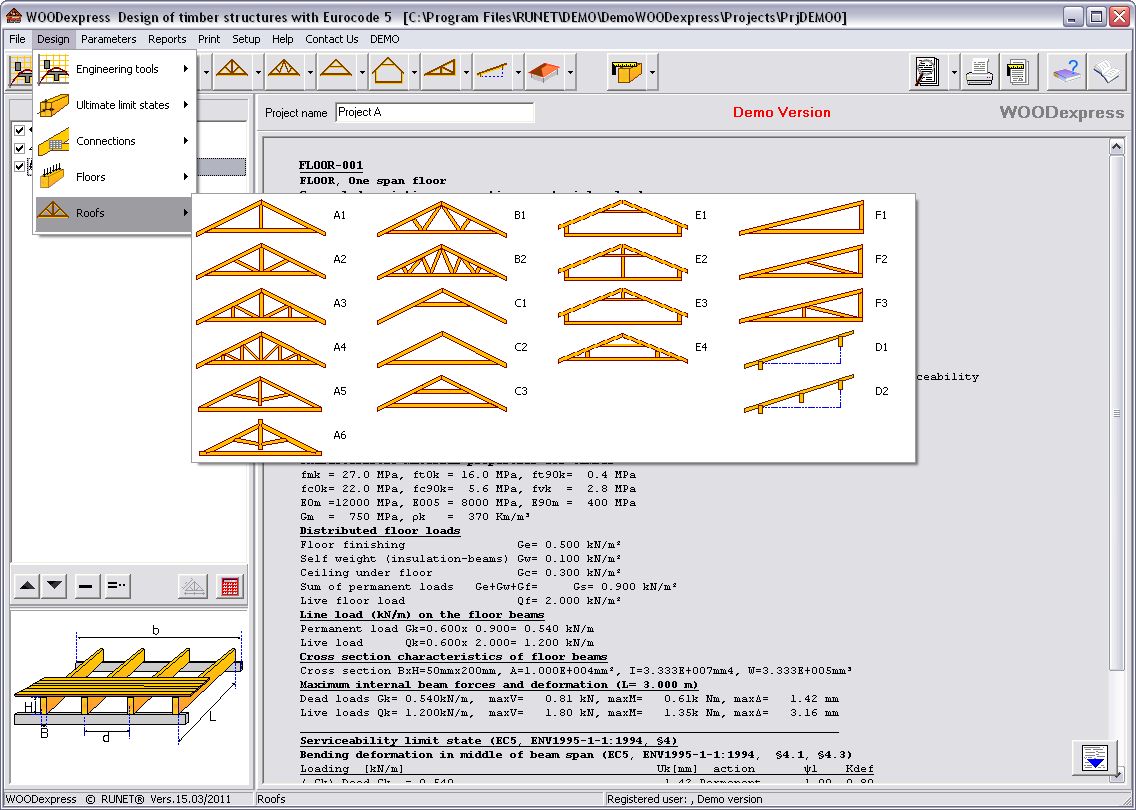

Při návrhu dřevěného prvku, nebo příhradoviny stačí vybrat z předefinovaných šablon střech, zadat hlavní rozměry, zatížení, normové parametry a okamžitě jsou provedeny potřebné výpočty a vytvořeny výkresy. Výchozí hodnoty a kontrola vstupních dat usnadňují proces zadávání. Současně je vytvořena zpráva, která zobrazuje podrobně všechny výpočty a kroky návrhu včetně odkazů na odpovídající ustanovení norem. Zřetelná varování upozorňují uživatele v případě nevyhovujícího posouzení.Vlastnosti materiálů, zatížení a návrhové normové parametry mohou být uživatelem přizpůsobeny podle požadavků Národní přílohy. Kontextová nápověda provádí uživatele programem a ustanoveními Eurokódu. Součástí aplikace je také online nápověda a příručka uživatele.

Program WOODexpress je k dispozici v české verzi.

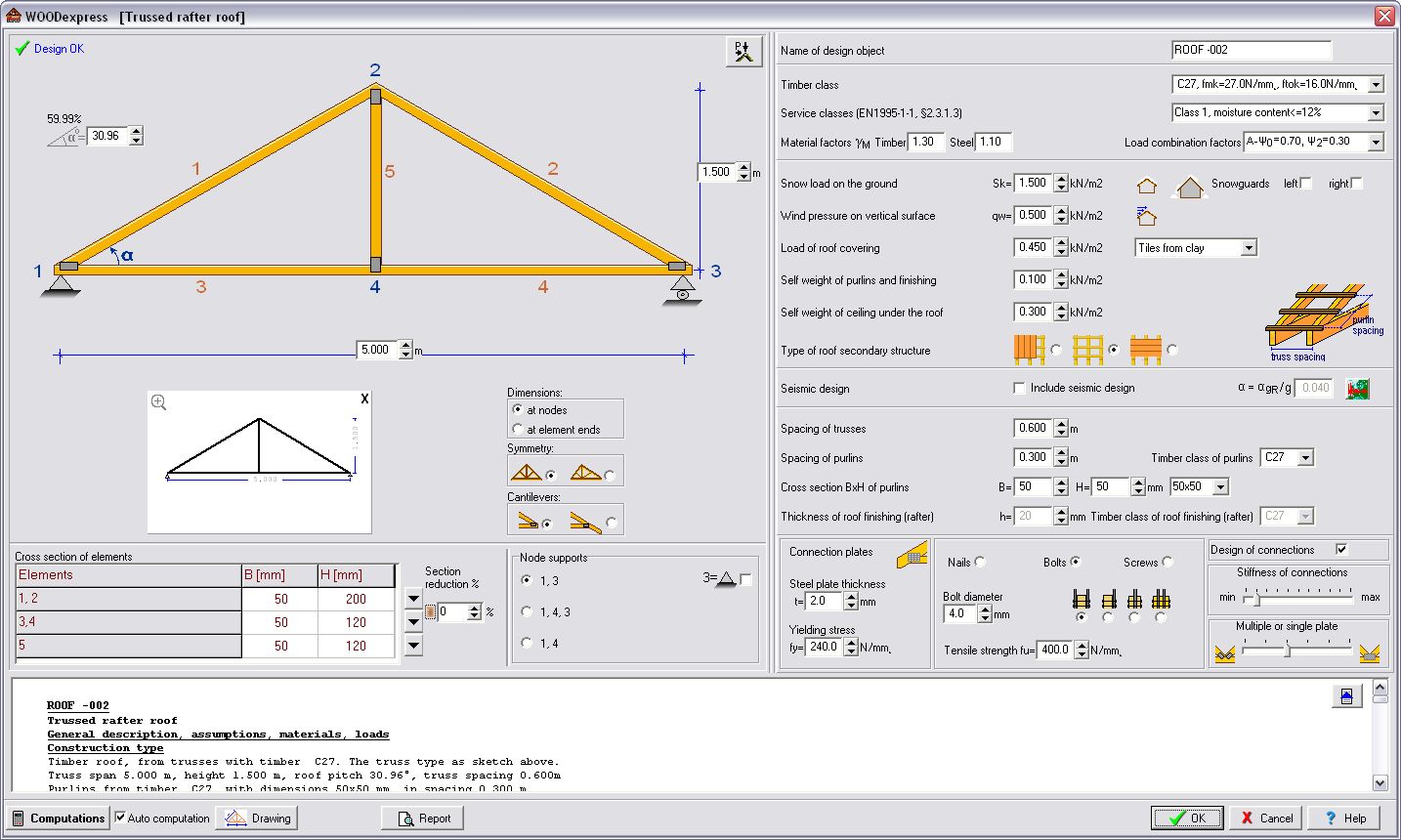

Střechy

Návrh je založen na analýze příhradové prutové konstrukce pomocí metody konečných prvků. Příhradovina je uvažována jako dvourozměrná s možností zadání tuhosti styčníků. Vlastní frekvence střešní konstrukce jsou stanoveny v dynamické analýze.
Zatížení jsou vypočtena podle Eurokódu 0 a Eurokódu 1. Jsou vyhodnoceny všechny vzniklé kombinace zatížení. Posudky jsou provedeny pro rozhodující kombinace při mezním stavu únosnosti podle EN 1995-1-1:2004, §7.
Styčníky jsou uvažovány jako hřebíkové, vrutové nebo svorníkové se styčníkovými plechy podle EN 1995-1-1:2004, §8.

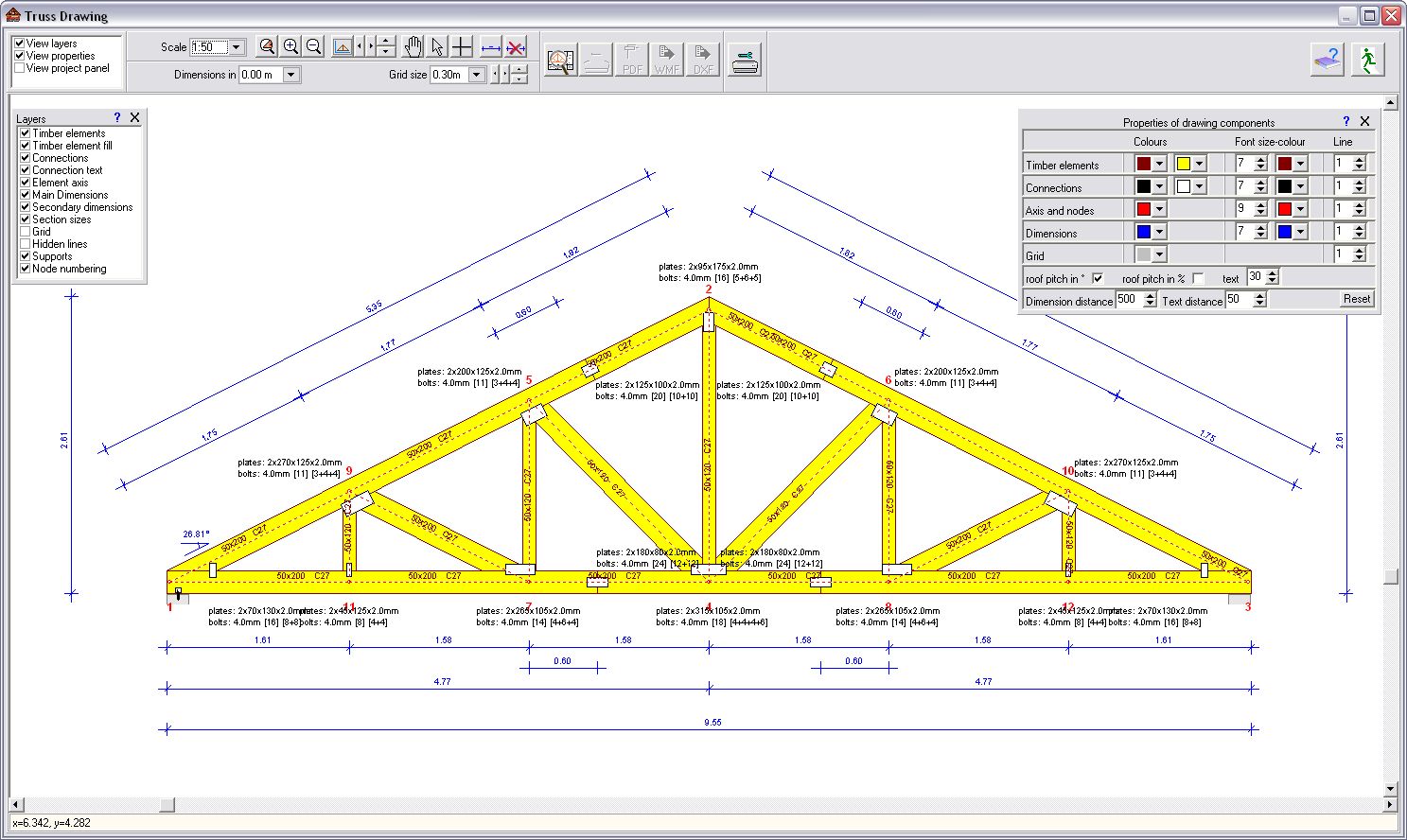

Výkresy příhradové konstrukce a styčníků jsou generovány automaticky. V programu je zahrnut specializovaný CAD modul, který umožňuje úpravy, náhled, tisk a export výkresů do formátů DXF nebo PDF.
Zadáváte hlavní rozměry střechy (šířka, výška nebo sklon). Můžete zvolit zadávání rozměrů mezi body teoretických styčníků nebo mezi konci prutů.
Rozměry průřezů se vybírají z tabulek. Program obsahuje tabulky s průřezy používanými v různých zemích Evropy a umožňuje také zadání uživatelských průřezů.
Lze zadávat libovolné konzoly střešních převisů.
Je možno zadat podpory ve zvolených styčnících.
Program obsahuje většinu obvykle používaných materiálů pro střešní krytiny pro výpočet stálého zatížení. Mohou být zadány i uživatelské hodnoty zatížení střešní krytinou.
Zatížení sněhem je stanoveno podle EN 1991-1-3:2003. Uživatel zadává pouze charakteristickou hodnotu zatížení sněhem na zemi [kN/m2]. Mohou být zadány i zábrany vpravo nebo vlevo.
Zatížení větrem je stanoveno podle EN 1991-1-4:2004. Uživatel zadává tlak větru na svislý povrch [kN/m2]. Můžete přizpůsobovat jak dílčí součinitele zatížení, tak součinitele kombinace.
Uživatel může zadat typ styčníků, jejich tuhost, typ a rozměry styčníkových hřebíků. Dále lze zadat použití jednoho nebo více styčníkových plechů ve styku více než dvou prutů. Styky jsou u dlouhých prutů navrženy automaticky.

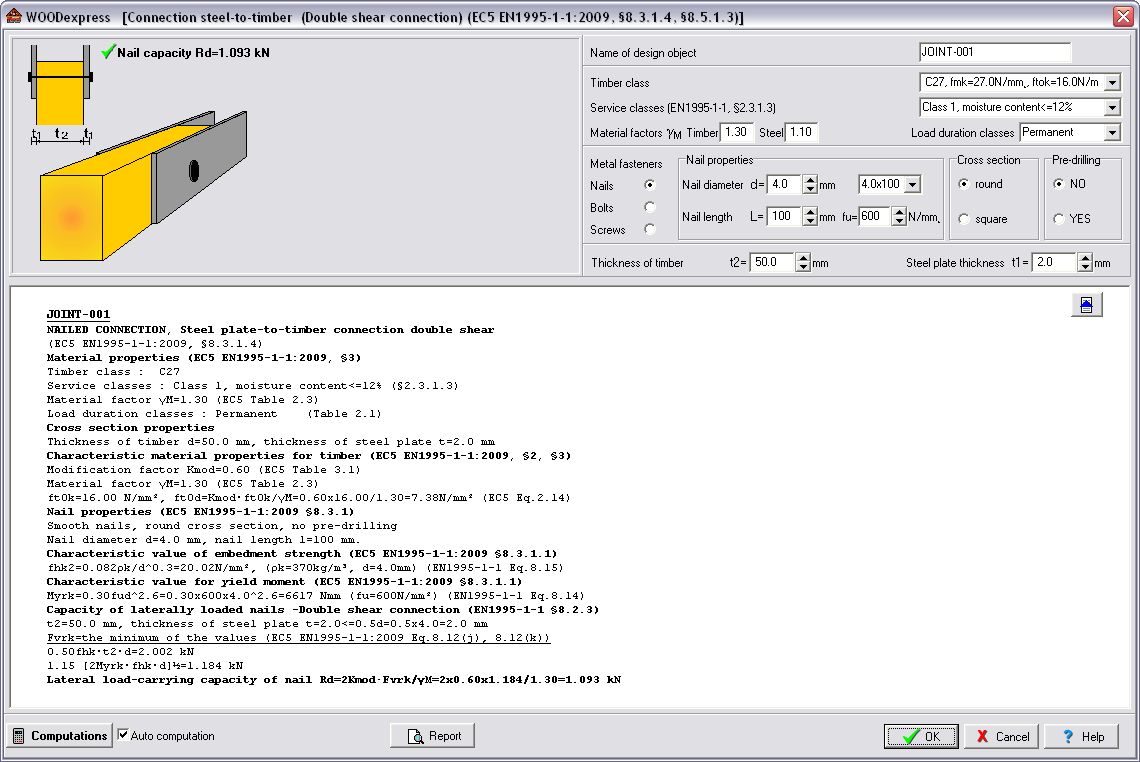

Spoje

Můžete navrhnout různé typy spojů - vrutové, hřebíkové nebo svorníkové. Podle druhů spojovaných materiálů lze vybrat ze spojů dřevo-dřevo, dřevo-desky, plech-dřevo nebo tesařské spoje.Po zadání vlastností vrutů, hřebíků, svorníků, dřevěných prvků a plechů se vypočítá únosnost Rd podle Eurokódu 5, EN 1995-1-1:2004, §8.

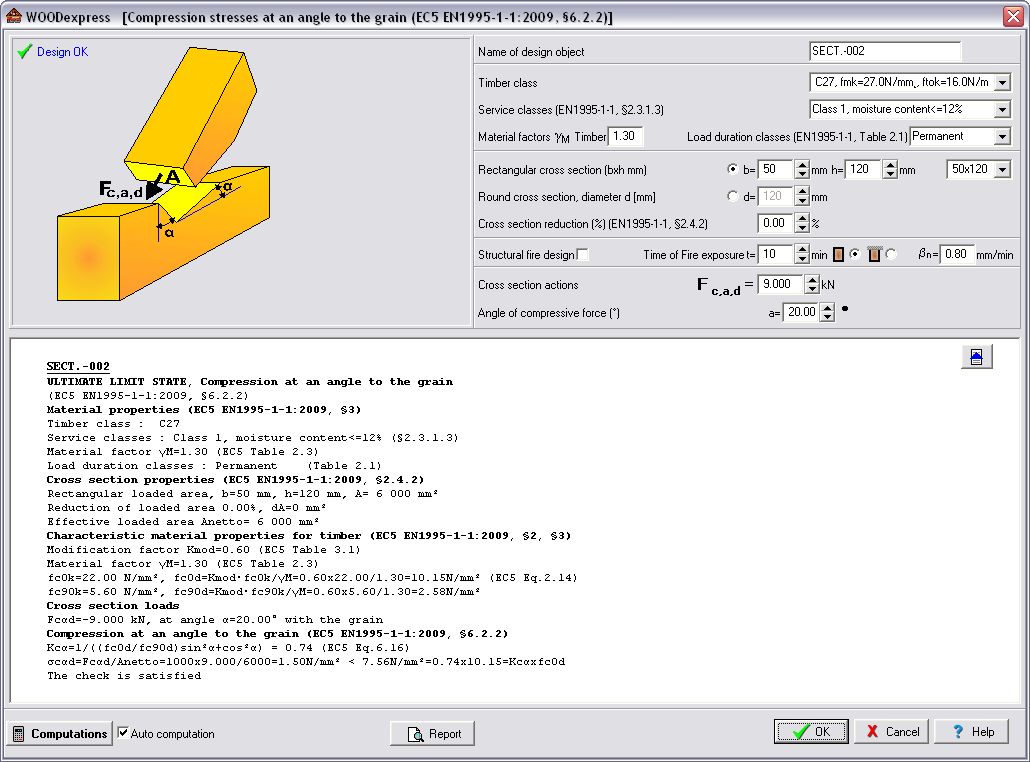

Mezní stav únosnosti průřezu

Návrh a posouzení na různé případy namáhání kruhového a obdélníkového průřezu včetně kombinovaných namáhání podle Eurokódu 5, EN 1995-1-1:2004, §6. Návrhové objekty jsou samostatné a pro každý z nich se vytváří příslušný výkres a výsledky výpočtu.
Navrhování konstrukcí na účinky požáru se provádí pro každý případ namáhání průřezu. Posouzení na účinky požáru metodou redukovaného průřezu odpovídá Eurokódu 5, EN 1995-1-2.

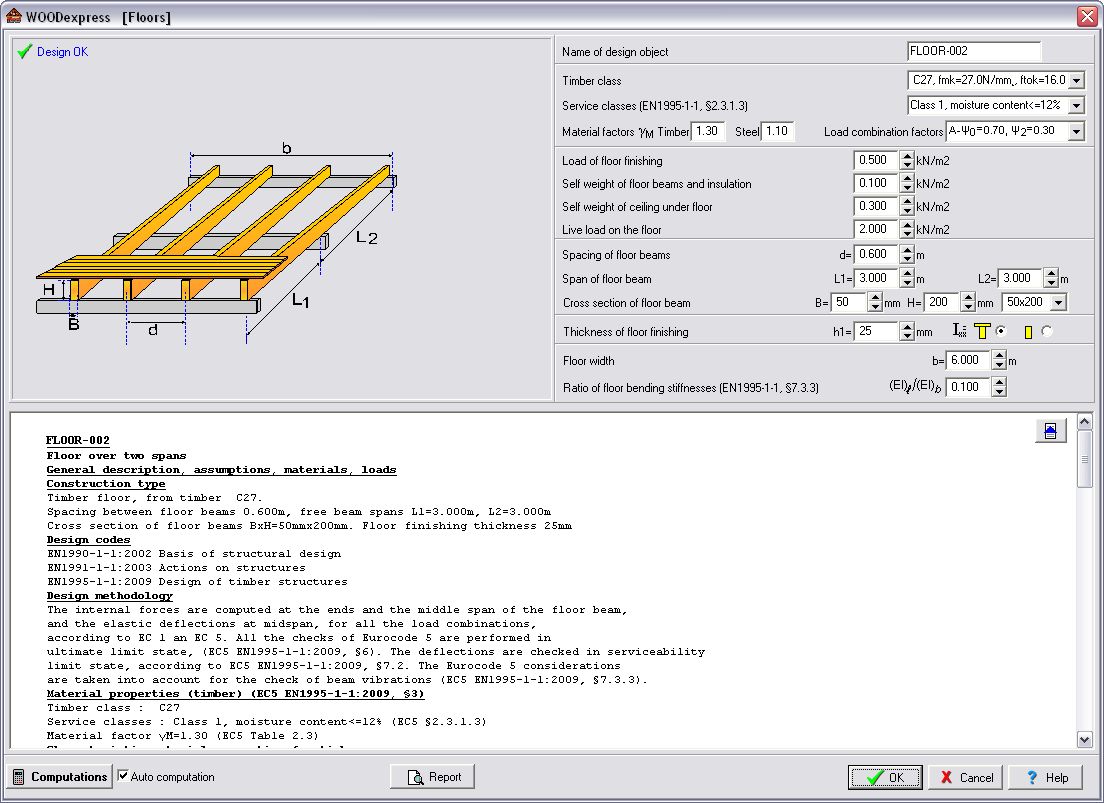

Stropy

Vnitřní síly se počítají na koncích a uprostřed rozpětí stropního nosníku, pružné deformace ve středu rozpětí, pro všechny kombinace zatížení podle Eurokódu 0, 1 a 5. Veškeré posudky pro mezní stavy únosnosti odpovídají Eurokódu 5, EN 1995-1-1:2004, §6. Průhyby se ověřují v mezním stavu použitelnosti podle Eurokódu 5, EN 1995-1-1:2004, §7. Jsou ověřeny vibrace nosníku podle Eurokódu 5, EN 1995-1-1:2004, §7.3.

Parametry a návrhová pravidla

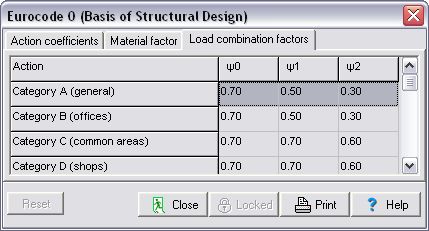

V menu Parametry lze nastavit výchozí rozměry, průřezy, vlastnosti materiálů, zatížení a parametry norem.

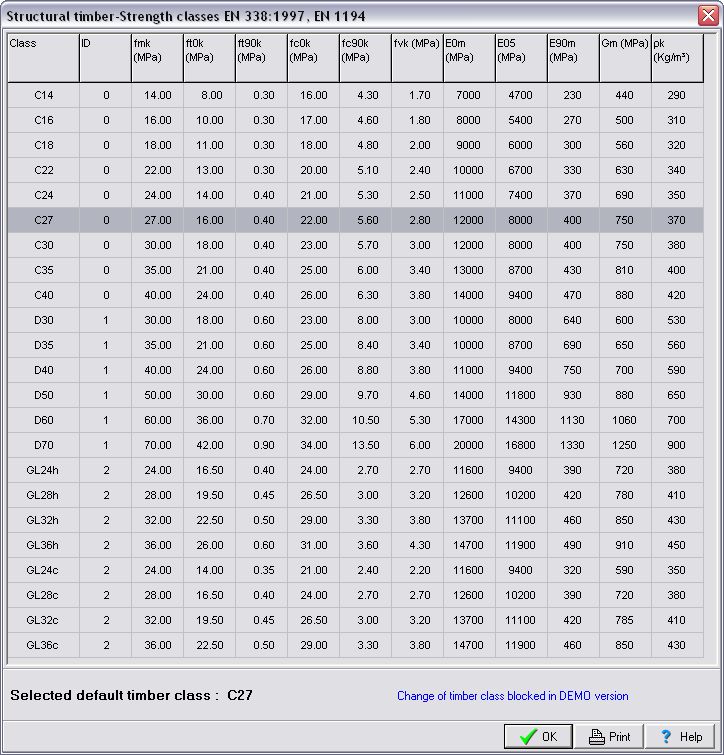

Třídy pevnosti konstrukčního dřeva a lepeného lamelového dřeva z tabulek EN 338:2003 a EN 1194:2000 jsou součástí programu. Uživatel může definovat vlastní tabulku s třídami pevnosti.
Program obsahuje tabulky průřezových charakteristik pro různé evropské země podle EN 1313-1. Uživatel může definovat vlastní tabulku s průřezy.
Program obsahuje většinu obvykle používaných materiálů pro střešní krytiny pro výpočet stálého zatížení. Mohou být zadány i uživatelské hodnoty zatížení střešní krytinou.

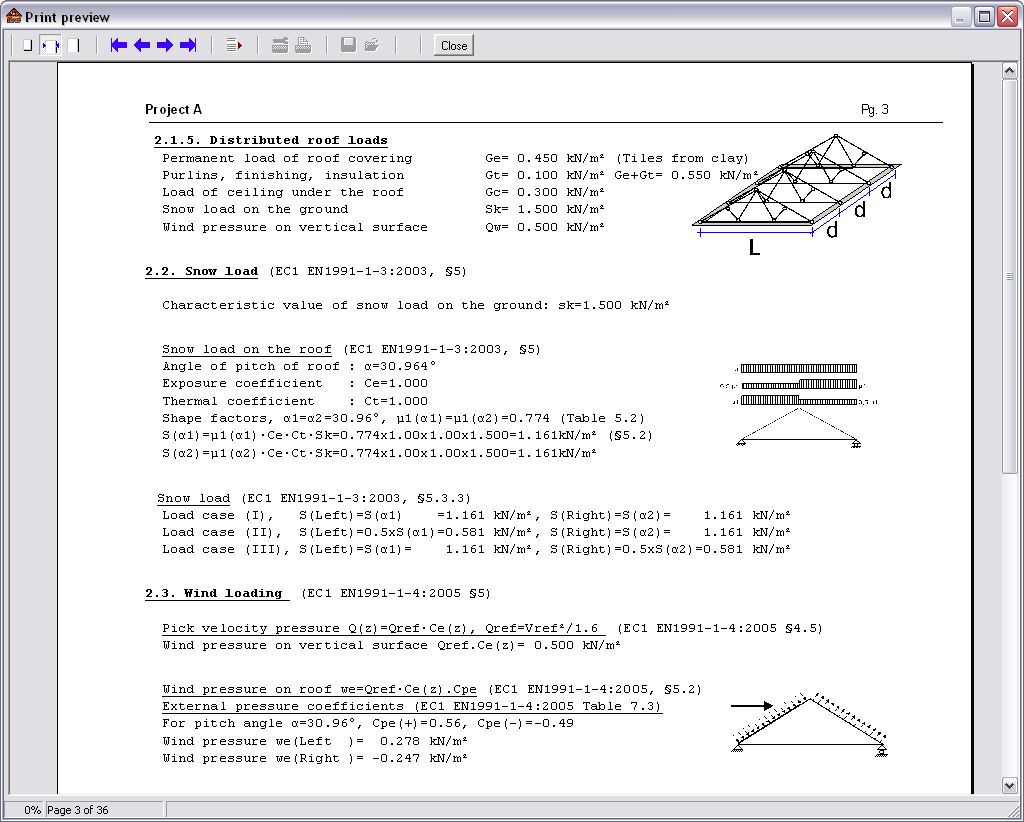

Náhled a tisk zprávy

Je vytvořena detailní zpráva, která obsahuje všechny výpočty, nákresy, kroky návrhu, předpoklady a odkazy na odpovídající ustanovení norem. Chyby ve výpočtu, nebo nedostatečné dimenzování jsou zvýrazněny červeně. Ve zprávě lze nastavit velikost písma, okraje a logo. Export všech zpráv do formátu PDF nebo Word.

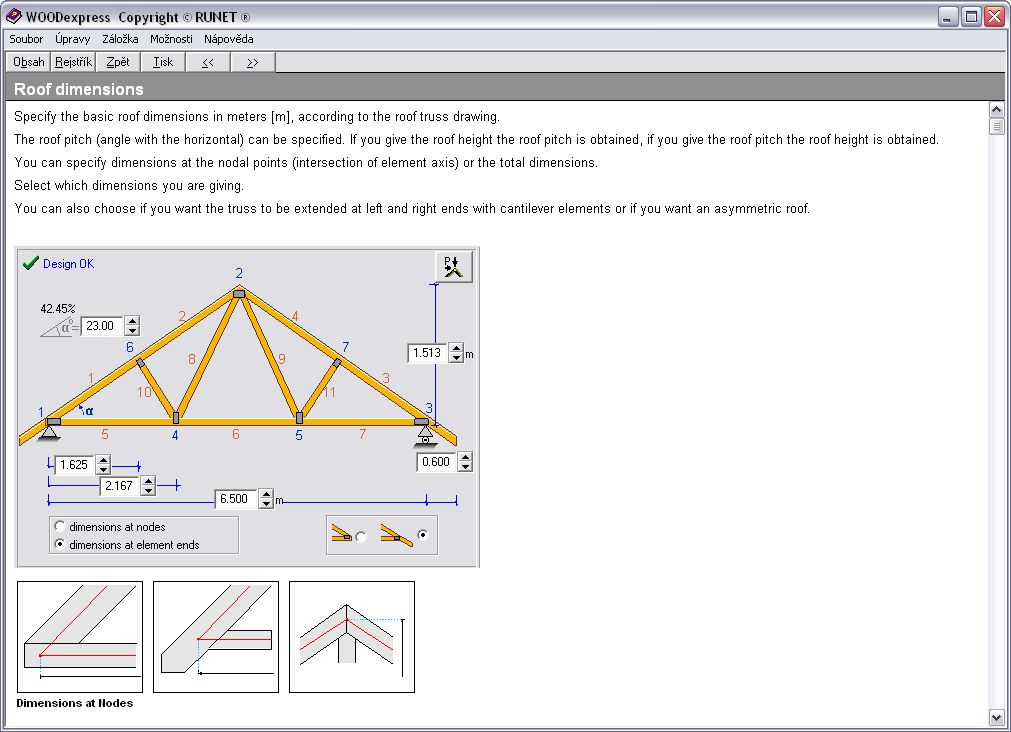

On line nápověda

Kompletní online nápověda pomáhá uživateli při zadávání požadovaných dat, poskytuje odkazy k odpovídajícím normovým ustanovením a teoretický přehled. Součástí programu je i Příručka pro uživatele.

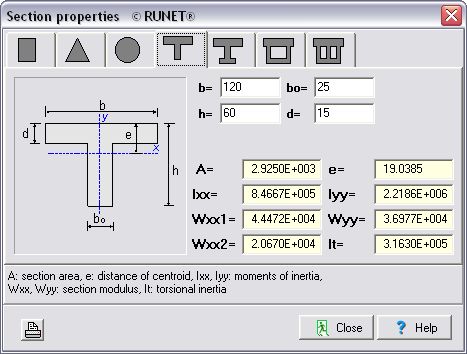

Inženýrské pomůcky

Jednoduché, často používané inženýrské nástroje zahrnují: převod jednotek, výpočty ploch různých obrazců, průřezové charakteristiky.
