Návrhové tabulky pro ocelové konstrukce podle Eurokódu 3

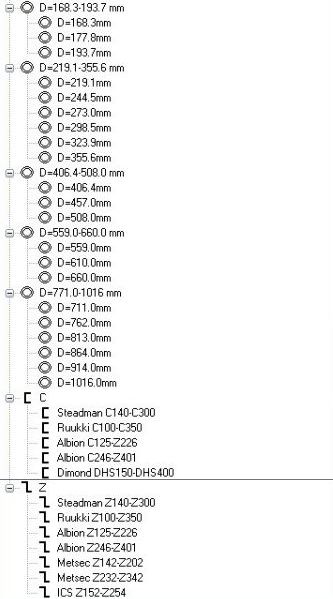

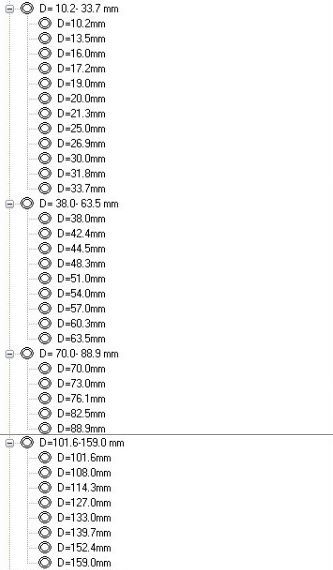

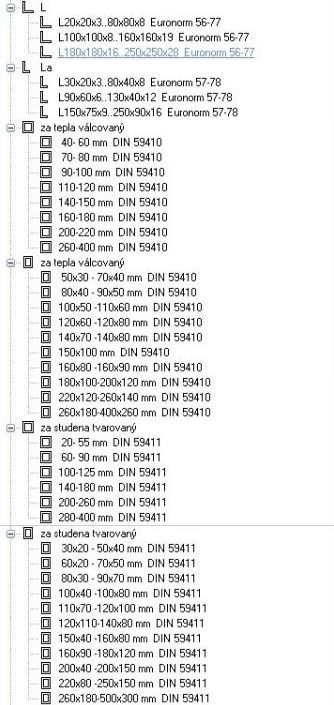

Tabulky obsahují všechny nejpoužívanější evropské, národní i mimoevropské válcované otevřené profily, za tepla tvářené a za studena tvarované uzavřené profily a trubky s jejich rozměry, průřezovými charakteristikami, klasifikací, únosností průřezů a únosností prutů ve vzpěru a klopení. Hodnoty pro návrh jsou stanoveny postupy podle Eurokódu 3, ČSN EN 1993-1-1:2011. Kromě toho jsou k dispozici tabulky individuálních svařovaných profilů, které mohou být uživatelem zadávány, doplňovány a měněny.

Program SteelSections EC3 je k dispozici v české verzi.

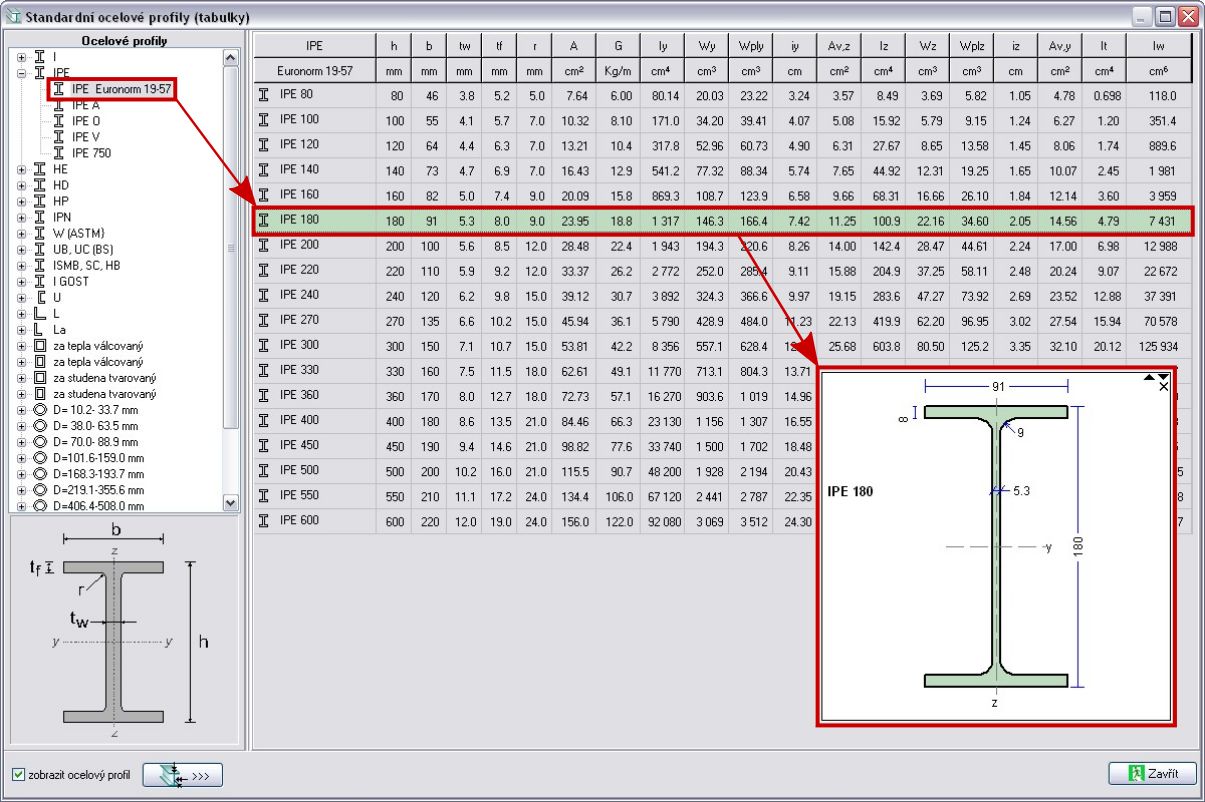

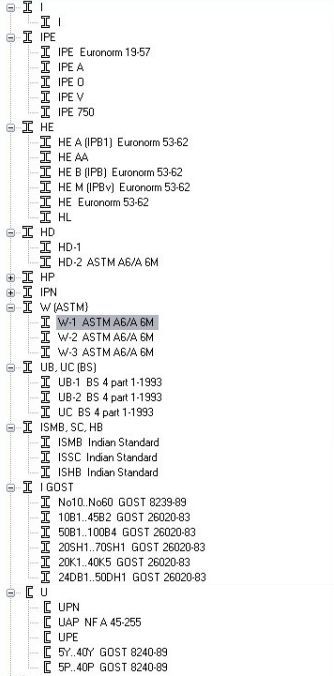

Vybráním typu profilu z rozvíracího seznamu se zobrazí tabulka, která obsahuje veškeré velikosti standardních profilů tohoto typu a pro každou z nich udává rozměry průřezu a průřezové charakteristiky.

Uživatel má kompletní přehled o možnostech volby z daného sortimentu, na základě stanovených požadavků.

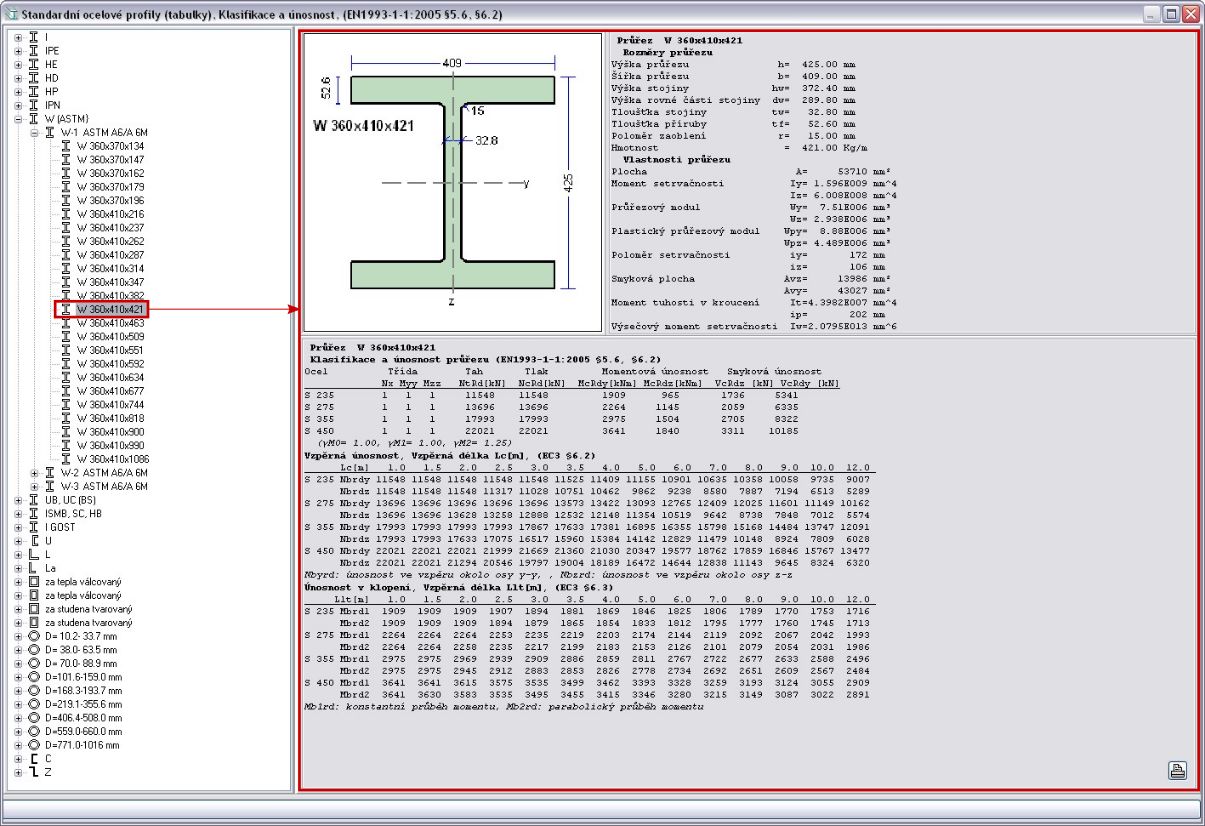

Pro každý vybraný profil je k dispozici také grafické zobrazení v měřítku.

Automatická aktivace kalkulátoru ocelových konstrukcí v programu FRAME2Dexpress.

Klasifikace průřezů do příslušné třídy průřezů (1 až 4) podle ČSN EN 1993-1-1:2011 čl. 5.5 pro stanovení vlivu lokálního boulení na únosnost a rotační kapacitu průřezů.

Únosnost průřezů v tlaku, ohybu kolem os y-y a z-z a smyku podle ČSN EN 1993-1-1:2011 čl. 6.2.

Vzpěrná únosnost tlačených prutů pro různé vzpěrné délky (Lc) podle ČSN EN 1993-1-1:2011 čl. 6.3.1.

Únosnost ohýbaných prutů na klopení pro různé vzpěrné délky při klopení (Llt) podle ČSN EN 1993-1-1:2011 čl. 6.3.2.

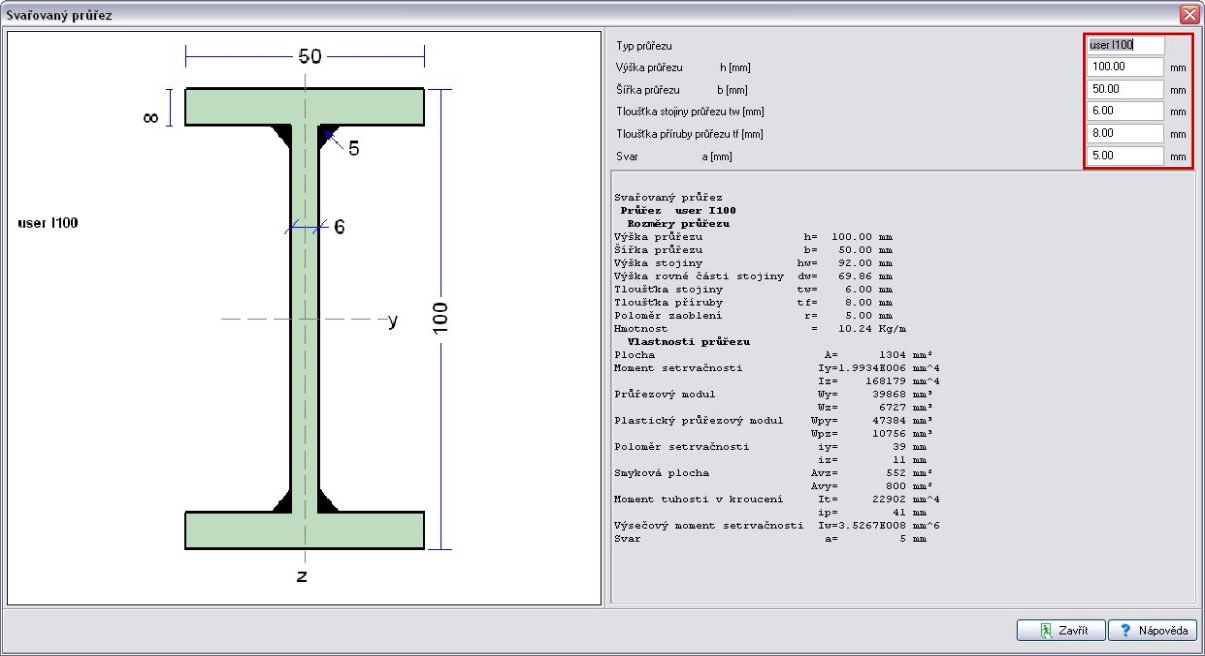

Rozměry svařovaného průřezu zadává uživatel ve zvláštním vstupním okně.

Průřezové charakteristiky, únosnost a parametry vzpěru nebo klopení se dopočítávají automaticky.

Pevnostní třídu oceli může uživatel vybrat z obvyklého rozsahu.

Dílčí součinitel spolehlivosti materiálu γM může být zvolen uživatelem.

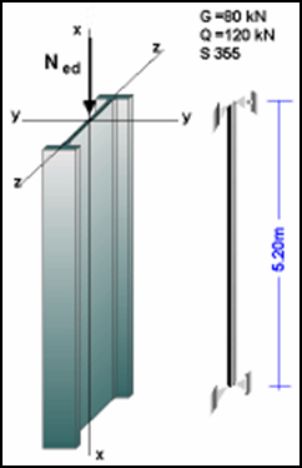

Příklad 1

Ocelový sloup délky 5,20 m.

Osová síla od stálého zatížení G = 80 kN, osová síla od proměnného zatížení
Q = 120 kN.

Třída oceli S 355.

Návrhová osová síla:
Ned = 1,35 x G + 1,50 x Q = 1,35 x 80 + 1,50 x 120 = 288 kN

Vzpěrné délky: Lcy = 5,20 m, Lcz = 5,20 m

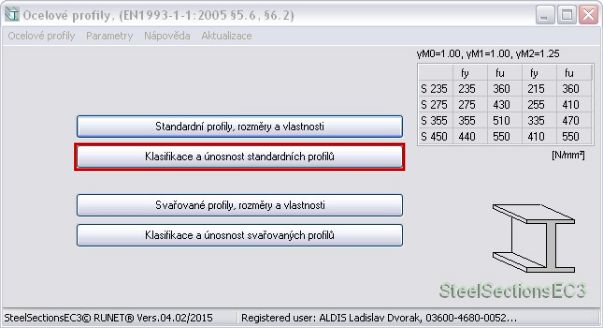

V hlavním okně programu, zvolíme Klasifikace a únosnost standardních profilů.

Z rozvíracího seznamu v levém panelu vybereme profily typu HEA.

Klepnutím na + se okamžitě zobrazí všechny dostupné velikosti profilu HEA.

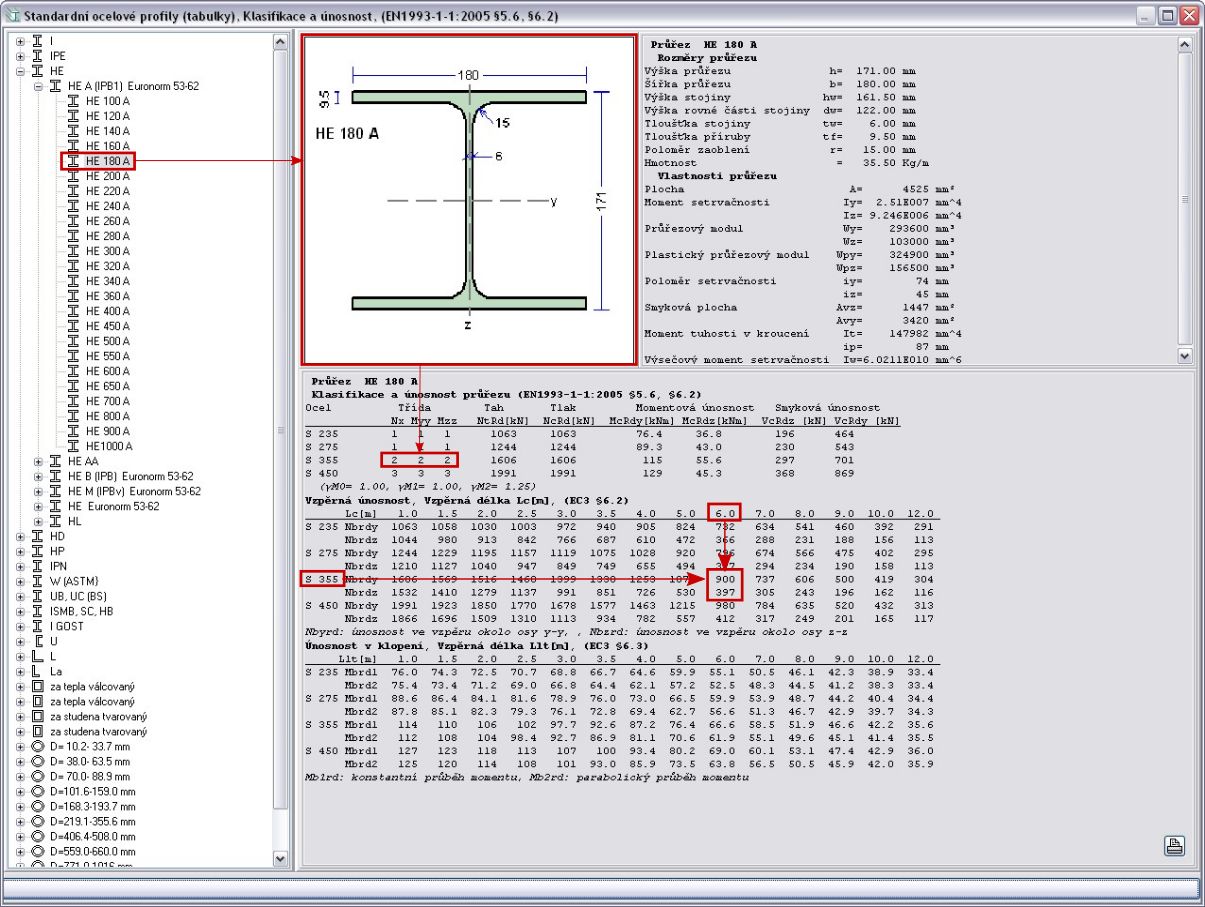

Pro třídu oceli S 355 a vzpěrnou délku 5,20 m (v tabulce hodnoty mezi 5,0 m a 6,0 m) ověříme, zda hodnoty Nbyrd a Nbzrd (vzpěrné únosnosti prutu v tlaku při vybočení kolmo k osám y-y a z-z) jsou větší než návrhová osová síla sloupu Ned = 288 kN.
Podmínka je splněna pro profil HE 180 A.

Pro vzpěrnou délku 6,0 m > 5,20 m má prut výše uvedeného profilu vzpěrnou únosnost v tlaku
Nbyrd = 900 kN > 288 kN a Nbzrd = 397 kN > 288 kN.

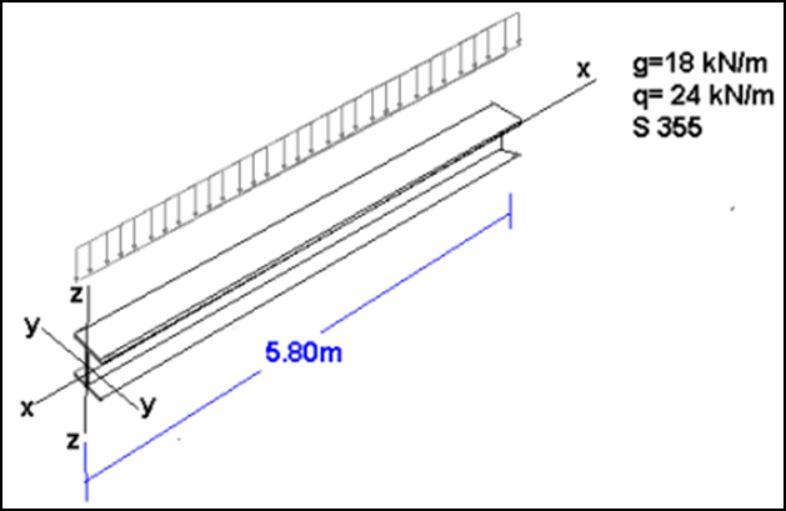

Příklad 2

Třída oceli S 355.

Návrhové zatížení:
qed = 1,35 x 18,0 + 1,50 x 24,0 = 60,30 kN/m

Maximální návrhový ohybový moment:
My,ed = 60,30 x 5,80^2 / 8 = 253,6 kNm

Maximální návrhová smyková síla:
Vz,ed = 60,30 x 5,80 / 2 = 174,9 kN

V hlavním okně programu, zvolíme Klasifikace a únosnost standardních profilů.

Z rozvíracího seznamu v levém panelu vybereme profily typu IPE.

Klepnutím na + se okamžitě zobrazí všechny dostupné velikosti profilu IPE.

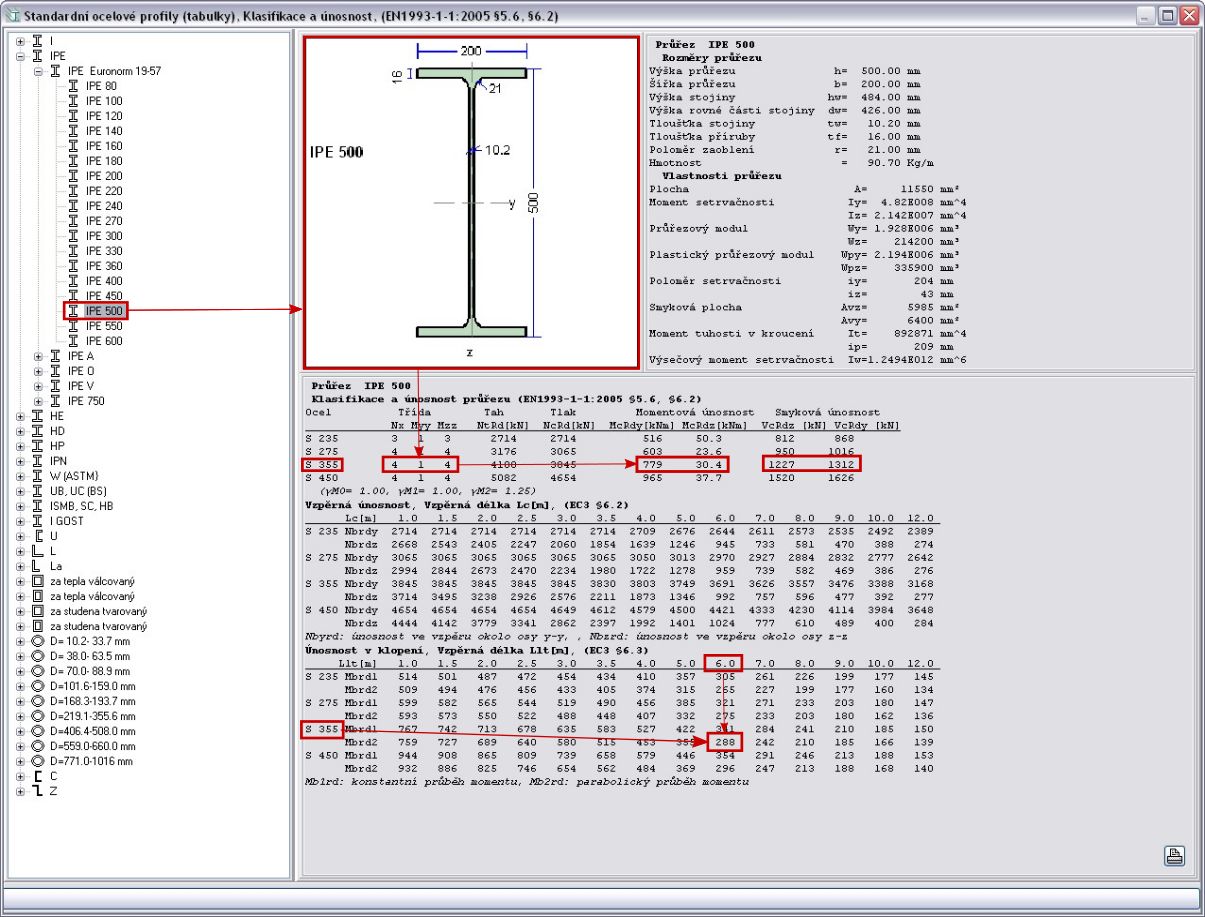

Pro třídu oceli S 355 a vzpěrnou délku v klopení Lli = 5,80 m (v tabulce hodnotu pro 6,0 m) ověříme, zda hodnota Mbrd2 (parabolický tvar momentové křivky) je větší než maximální návrhový moment na nosníku
My,ed = 253,6 kNm.
Podmínka je splněna pro profil IPE 500.

Pro vzpěrnou délku v klopení 6,0 m > 5,80 m má prut výše uvedeného profilu únosnost v ohybu při klopení
Mbrd2 = 288 kNm > 253,6 kNm.

Ve výše uvedené tabulce můžeme také zjistit únosnost ve smyku a v ohybu.
Smyková únosnost je VcRdz = 1227 kN , ohybová únosnost McRdy = 779 kNm.
